공유
인쇄

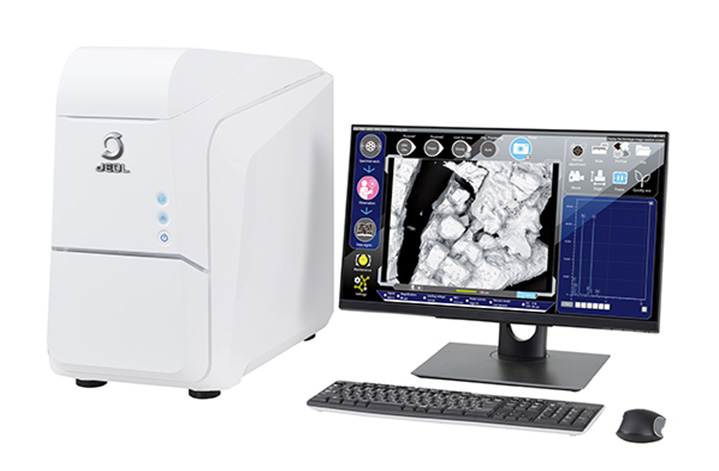

모델명 JCM-7000
설치장소 전자현미경실 (202)
설치상태 고정
장비상태 양호
문의처 TEL : 051-510-3077
E-mail : gominjeong@pusan.ac.kr
오퍼레이터 고민정

예약정보

예약가능요일 : 월요일, 화요일, 수요일, 목요일, 금요일,

예약가능시간/휴게시간 : 09:30~17:30 /

예약최소/최대시간/(예약단위당)예약가능건수 : 1시간 / 8시간 / 10건

예약가능기간 : 현재일로부터 2주까지

제약사항 : 당일예약불가, 당일취소가능

유의사항

[예약 및 교육 안내]
분석 예약 후 사전 연락 없이 방문하지 않는 경우, 예약 확인이 어려우므로 간단한 취소 메일을 반드시 보내주시기 바랍니다.
본 장비는 홈페이지 직접이용[자율] 교육 메뉴에서 신청서를 제출하고 교육을 이수한 후 예약 가능합니다.
직접이용자 교육: 금요일 오후 2시 (2주에 1회 진행)
1) 초소형 SEM으로써 공간의 설치환경 해소와 이동이 편리하며 사용이 간편함.
2) 최적의 운영환경을 단지 키보드와 마우스만을 이용함으로서 보다 쉽게 구성할 수 있음.
3) 이미지 Scan후 곧바로 화면상에서 측정 및 분석이 가능하고 저장된 영상의 측정도 가능함.
4) 샘플의 이동 관찰시 초점과 배율의 흐트러짐이 없이 관찰이 가능.
5) BSE Detector 및 Low Vacuum 모드를 통하여 시료의 전처리(코팅)없이 손쉽게 영상구현
6) 저 진공에서 고진공 도달시간이 2분대이며 진공해제 시간이 30초 이내로 신속한 영상구현
7) 2차 전자(SE)와 후방산란전자(BSE) 디텍터가 함께 장착되어 있어 분석기법을 지니고 있음
1) Direct magnification
- x10 to 100,000

2) Mode
- High-Vacuum mode : Secondary electron image, Backscattered eletron image
- Low-Vacuum mode : Backscattered dedctron image

3) Accelerating voltage
- 5kV, 10kV, 15kV

4) Specimen stage
- X : 40mm
- Y : 40mm
이 장치는 시료 표면의 미세한 구조를 확대, 관찰하는 기기로서 일반 광학현미경과 비교하여 분해능과 심도가 우수하여 sample의 표면관찰은 물론 조성 등을 관찰하여 시료의 특성, 표면구조 및 결합을 관찰하는데 사용. 특히, 병원균, 곤충 등의 미세한 생물에 대한 확대 관찰로 분류동정시 유용히 이용할 수 있다.
**처음 이용하시는 분은 금요일 오후 2시(2주에 한번) 직접이용자 교육 후 이용 가능합니다.

1. Home page를 참고하여 기기작동여부 확인
2. 기기이용신청
* 당일예약불가
* 17시 이후 예약시 익일예약 불가 (월요일 의뢰 시 전주 금요일 17시 이전 예약)
3. 접수 확인
예약 후, [My page] 에서 처리상태 "접수대기"->"진행중" 꼭 확인하세요!!!!
4. 시료의 측정 및 분석
5. 이용료 납부

* 분석가능시간 - 평일(월~금) 09:30-11:30 / 13:30-17:30
매시 30분부터 다음시 30분까지 1시간으로 진행됩니다.
ex) 09:30~10:30 (1시간), 13:30-15:30 (2시간)

* 예약 시각 준수
* 분석료
- SEM image : 30000원/시간
- SEM image+EDS : 40000원/시간
- 수가책정 기준: 교내 60%, 외부교육기관/외부기관/일반사용자 100%

* coating은 202호에서 Pt coating이 가능합니다.
- Pt coating : 10000원/회
- Pt coating 금액은 교내·외 금액 동일함.
