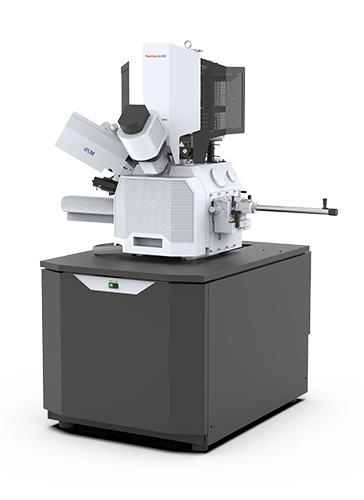

모델명 Aquilos 2
설치장소 양산분관(양산캠퍼스) (105)
설치상태 고정
장비상태 양호
문의처 TEL :
E-mail : shson35@pusan.ac.kr
오퍼레이터 손선혜

예약정보

예약가능요일 : 화요일, 목요일,

예약가능시간/휴게시간 : 10:00~17:00 / 12:00~13:00

예약최소/최대시간/(예약단위당)예약가능건수 : 1시간 / 7시간 / 1건

예약가능기간 : 현재일로부터 1개월까지

제약사항 : 당일예약불가(2일전 예약마감), 당일취소불가

유의사항

*양산캠퍼스 Cryo-EM 분석센터 장비입니다.
- 양산캠퍼스 주차 규정에 따라 방문 차량의 경우 사전 등록이 필요합니다. 차량 출입이 필요한 경우 방문자 성명, 차량번호, 차종, 연락처를 예약 내역에 남겨주시기 바랍니다.

*분석 신청서 작성 전 반드시 담당자에게 먼저 연락해주세요.
( 손선혜 : 051-510-8197 / shson35@pusan.ac.kr )

*당일예약 및 당일취소 불가합니다.

*신청 후 접수번호 발급 여부 확인해주세요.

*SEM+EDS 분석 샘플 크기 : 직경 10 mm 이하

*Cryo-TEM 분석과 연계하여 분석이 필요한 경우, Cryo-TEM 일정과 Cryo-FIB 일정을 상의한 후 의뢰 신청 부탁 드립니다.

*분석 결과 받으실 메일 및 연락처를 따로 기재해주세요.
초저온 집속이온빔(Cryo-FIB)은 상온 및 극저온(-190 ℃) 상태에서 가속된 gallium 이온을 시료 표면에 주사하여 시료 표면 관찰 및 정밀 가공이 가능한 집속이온빔(FIB) 장비
1) Electron Gun : Schottly emitter
2) Electron beam resolution : 2.6nm at 2kV, 1.6nm at 30kV (at room temperature), 6.0 nm at 2kV (at cryo-temperature)
3) Electron beam probe current : 1.5pA to 400nA or better
4) Electron beam accelerating voltage : 200 V to 30 kV
5) Ion beam resolution : 7nm at 30kV (with Cryo stage)
6) Ion beam probe current : 1.5pA to 65nA (15 position aperture strip)
7) Ion beam accelerating voltage : 500 V to 30 kV
8) Cryo stage system : X,Y :110 mm, Z : 65 mm motorized
9) Terminal temperature at stage <-180℃
10) In-lens SE and BSE detector
11) Everhart-Thornley Secondary electron detector
12) EDS Window size : 65㎟
- 재료, 반도체, 세라믹 시료 및 생물 시료 단층촬영 및 정밀가공
- 투과전자현미경(TEM) 관찰을 위한 시료 전처리
- 나노 박막 및 코팅의 단면관찰 및 두께 측정
- EDS를 이용한 고체 시료의 정성, 정량분석
*당일예약 및 당일취소 불가합니다.

*취소 및 변경 전 담당자에게 연락해주세요.
( 손선혜 : 051-510-8197 / shson35@pusan.ac.kr )
*SEM+EDS : 100,000원/시간
*Milling : 200,000원/시간
*Cryo-TEM 시편 제작 시, 1,200,000원/일
