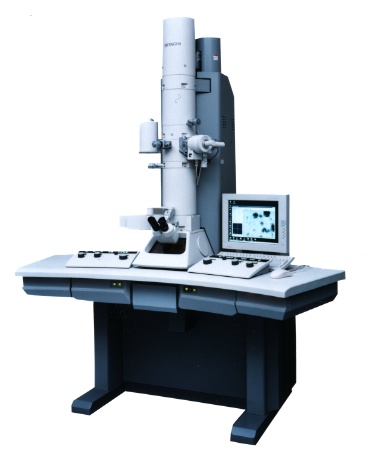

| 모델명 | H-7600 (HITACHI) |
| 설치장소 | 전자현미경실 (309) |
| 설치상태 | 고정 |
| 장비상태 | 불용처리 |
| 문의처 | TEL : 051-510-3404 E-mail : mjjeen@gmail.com |
| 오퍼레이터 | 불용장비 |
예약정보
예약가능요일 : 월요일, 화요일, 수요일, 목요일, 금요일,
예약가능시간/휴게시간 : 09:00~12:00 /
예약최소/최대시간/(예약단위당)예약가능건수 : 1시간 / 3시간 / 3건
예약가능기간 : 현재일로부터 1개월까지
제약사항 : 당일예약불가, 당일취소불가
유의사항
[ Break Down ] Aperture 오염으로 인해 HR mode에서 이미지 문제 발생, 엔지니어 방문 수리 필요
* Aailable time changed (After September) !!
* HR mode 임시 사용 불가(일반 TEM 분석 가능, HR mode 재사용 공지 예정)
- Please check the available time and write down your contact information(e-mail & phone)!!
- if you want to cancel, please send e-mail to me (jach@pusan.ac.kr)
* 당일 간단한 사용법 교육 후 직접 사용만 가능합니다.
* available time (After March)
- 13:30~16:30 Monday, Tuesday, Wednesday, Thursday (except Friday)
(2022년 2학기부터 연구조교선생님들의 근무시간 조정에 따라 분석 가능 시간이 조정되었습니다)
* 파우더 시료는(생물시료 전처리 아님) 간단한 교육 후 이용자 직접 준비 가능, 생물 시료 전처리는 이용자 개별 준비.
(grid 보유 여부 반드시 확인해 주세요. solvent는 ethanol, DI water 만 제공 가능합니다)
* 파우더 외 시료는 위에 올려 건조하거나 직경 3mm 크기, 투과가 가능한 두께(대략 100nm 전후, 시료차이 있음)로 건조하여 준비해 오시기 바랍니다.
* Aailable time changed (After September) !!
* HR mode 임시 사용 불가(일반 TEM 분석 가능, HR mode 재사용 공지 예정)
- Please check the available time and write down your contact information(e-mail & phone)!!
- if you want to cancel, please send e-mail to me (jach@pusan.ac.kr)
* 당일 간단한 사용법 교육 후 직접 사용만 가능합니다.
* available time (After March)
- 13:30~16:30 Monday, Tuesday, Wednesday, Thursday (except Friday)
(2022년 2학기부터 연구조교선생님들의 근무시간 조정에 따라 분석 가능 시간이 조정되었습니다)
* 파우더 시료는(생물시료 전처리 아님) 간단한 교육 후 이용자 직접 준비 가능, 생물 시료 전처리는 이용자 개별 준비.
(grid 보유 여부 반드시 확인해 주세요. solvent는 ethanol, DI water 만 제공 가능합니다)
* 파우더 외 시료는 위에 올려 건조하거나 직경 3mm 크기, 투과가 가능한 두께(대략 100nm 전후, 시료차이 있음)로 건조하여 준비해 오시기 바랍니다.
| 전자현미경은 광학현미경보다 분해능이 높아 광학현미경으로 볼 수 없는
세포내 초미세구조(ultrastructures)나 바이러스, DNA, 분자 수준까지 관찰할 수 있다. 투과전자현미경은 광학현미경의 원리와 기본적으로 같지만 빛(light)대신 전자선(electron beam)을 사용하고 유리렌즈 대신에 철심과 구리코일(coil)로 만든 원통형의 전자렌즈(magnetic lens)를 사용한다. 전자 발생을 위해서 경통 위의 전자총(electron gun)에서 텅스텐 필라멘트를 고압(약 50kv ~ 100kv)으로 가열시키면 전자가 생성되어 그 밑에 위치한 양극(anode)의 중앙에 있는 구멍을 통과하여 집속렌즈(condenser lens)에 도달하게 되며 이때 전자선의 파장은 100kv일때 약 0.0037nm로서 분해능을 높일 수 있다. |
| 1. 주요구성
Evacuation system Electron gun Condenser lens system Condenser movable aperture Objective movable aperture Field limiting movable aperture CCD camera : 1350*1040 픽셀 Specimen stage Imaging lens system Liquid crystal monitor Viewing window Operation panel Camera chamber 2. 성능 시료의 준비단계와 두께에 따라 약 700배에서 60만배까지 관찰이 가능하며, 주로 생체 시료나 또는 미생물 시료를 관찰할 수 있도록 맞추어져 있다. 주로 세포내 미세구조 관찰이나 거대분자구조물(핵산)관찰할 수 있다. 그리고 미세입자 시료 관찰도 가능하며 미세구조에 대한 화상분석도 가능하다. 투과전자파를 이용하기 때문에 시료의 두께는 극히 얇아야 한다. 그래서 microtome을 이용하여 시료를 100nm이하의 두께로 절단하여야 한다. * Main camera system(Camera+Scintillator) with Computer 본 장비는 TEM의 중단부분에 장착. 기존의 암실작업을 거치지 않고서도 빠르고 손쉽게 고해상도의 이미지(1350*1040픽셀)를 얻을 수 있다. |
| - 세포미세구조관찰
- 거대분자구조물(핵산)관찰 - 미세입자시료관찰 - 미세구조에 대한 화상분석 |
| 1. 기기이용신청 시 기기유의사항 확인하여 기기상태 등 확인
2. 기기이용신청 * 당일예약불가 * 17시 이후 예약시 익일예약 불가 (월요일 의뢰 시 전주 금요일 17시 이전 예약) 3. 접수 확인 예약 후, [My page] 에서 처리상태 "접수대기"->"진행중" 꼭 확인하세요!!!! 4. 시료의 측정 및 분석 5. 이용료 납부 |
| * 기기이용(TEM관찰) : 직접 사용만 가능
- TEM 기기이용 52,000원/시간 - TEM 기기이용(HR mode) 68,000원/시간 (LaB6 gun 교체 시 이용 가능) * 파우더 시료 준비(생물시료 전처리 아님) - Formvar/Carbon Grid : 10,000원/grid (시료 준비 방법 모르는 분 교육용으로 소량 구비) * 수가적용 - 교내 50%, 교외 100% - 전처리 비용 기관 구분 없이 100% 적용 |
| 투과전자현미경 본체 : 2004년 308,785,390원
TEM 이미징 시스템 : 2009년6월 94,360,000원 |
