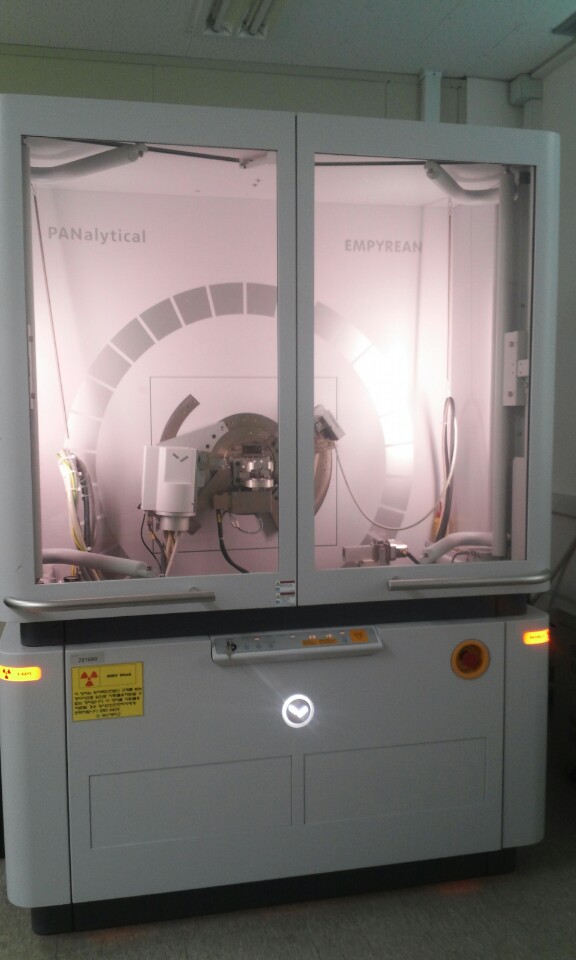

| 모델명 | Empyrean series2 |
| 설치장소 | 나노생명분석실(밀양캠퍼스) (106) |
| 설치상태 | 고정 |
| 장비상태 | 불용처리 |
| 문의처 | TEL : E-mail : |
| 오퍼레이터 |
예약정보
예약가능요일 : 월요일, 화요일, 수요일, 목요일, 금요일,
예약가능시간/휴게시간 : 09:30~17:30 / 11:30~13:30
예약최소/최대시간/(예약단위당)예약가능건수 : 1시간 / 4시간 / 6건
예약가능기간 : 현재일로부터 1개월까지
제약사항 : 당일예약가능, 당일취소불가
유의사항
[Break Down] 수리 필요
* Omega axis error로 수리를 위한 원인 파악중입니다. 현재 가능성 있는 원인 중 일부 제거 및 수리를 했으나 임시 수리한 상태로 사용중 문제가 계속 발생 하고 있습니다.
* available time : 출입을 위하여 장학조교 근무 시간으로 사용가능 시간을 조정합니다.
From 9:30 to 11:30, From 13:30 to 17:30 on Monday, Tuesday
From 9:30 to 11:30 on Wednesday, Thursday
(장학조교 수업 등의 일정에 맞춰 조정하게 되오니 양해 바랍니다)
* 직접 이용자 사용 장비로 전환 공지
공동실험실습관 밀양캠퍼스에 설치 운영중인 X-Ray 회절 분석 장치(XRD)의 운영상의 이유로
직접 사용만 가능하게 되었습니다. (분석 의뢰 불가)
직접 이용자 교육 이수 (정기 일정외 수시 불가, 일정 추후 안내, 수리 완료 시점에 진행 예정) -> "직접 이용자 확인서" 제출 -> 홈페이지에 종전과 동일하게 분석 예약 신청 후 사용
* Omega axis error로 수리를 위한 원인 파악중입니다. 현재 가능성 있는 원인 중 일부 제거 및 수리를 했으나 임시 수리한 상태로 사용중 문제가 계속 발생 하고 있습니다.
* available time : 출입을 위하여 장학조교 근무 시간으로 사용가능 시간을 조정합니다.
From 9:30 to 11:30, From 13:30 to 17:30 on Monday, Tuesday
From 9:30 to 11:30 on Wednesday, Thursday
(장학조교 수업 등의 일정에 맞춰 조정하게 되오니 양해 바랍니다)
* 직접 이용자 사용 장비로 전환 공지
공동실험실습관 밀양캠퍼스에 설치 운영중인 X-Ray 회절 분석 장치(XRD)의 운영상의 이유로
직접 사용만 가능하게 되었습니다. (분석 의뢰 불가)
직접 이용자 교육 이수 (정기 일정외 수시 불가, 일정 추후 안내, 수리 완료 시점에 진행 예정) -> "직접 이용자 확인서" 제출 -> 홈페이지에 종전과 동일하게 분석 예약 신청 후 사용
| X-선과 물질의 상호작용 중 회절 및 반사 측정을 통해 물질구조 분석, 결정구조에 대한 정성 및 정량 분석 장비.
X선이 결정에 부딪히면 일부는 회절을 일으키고 회절 X선을 이용하여 시료에 함유된 결정성 물질의 종류, 양, 결정성 물질의 구조에 관한 정보를 알 수 있다. 입사 X선의 각도를 연속적으로 변화시키면서 회절 X선의 강도를 기록하여 회절 패턴을 얻는다. |
| - X-ray generator : 3KW Cu anode Eulerian cradle( 2θ, Omega, Psi, Phi, Z)
- Sample Spinner : 2, 1, 1/2, 1/4, 1/8, 1/16 rps - Capillary Spinner : 30rpm, 0.3/0.5mm cap. Multi-Purpose - Sample Stage : Max. sample diameter 100mm - Graded multi-x-x-x-x-x-layer mirror(primary & second optics) - Thin Film attachment(Flat Graphite Monochromator, Parallel Plate Collimator) - Xcelerator Detector(고속측정) & Proportional Detector - Fixed/Programmable Divergence(Receiving) Slit (Curved Graphite Monochromator) - Fixed/Programmable Anti-Scattering Slit |
| 다결정 다반사에 의한 고분해능 광학계 반사측정을 통한 단/다층 박막의 밀도, 거칠기 및 두께 분석.
반도체, 산화물 박막의 상분석 이학 및 공학 전분야에 걸쳐 사용할 수 있는 고성능, 비파괴 분석 장비 |
| 분석의뢰 20,000원/샘플
1시간 초과시 6,000원/30분 교내 50% 수가적용 |
| 시료크기 면적 1cm*1cm이상, 2.5cm*2.5cm이하, 두께5mm 이하
분말시료 1mL이상 |
