모델명 LaboPol-35
설치장소 무기성분분석실 (308)
설치상태 고정
장비상태 양호
문의처 TEL : 051-510-3404
E-mail : mjjeen@gmail.com
오퍼레이터 진미정 공실관

예약정보

예약가능요일 : 화요일, 수요일, 목요일,

예약최소/최대시간/(예약단위당)예약가능건수 : 1일 / 3일 / 1건

예약가능기간 : 현재일로부터 1개월까지

제약사항 : 당일예약불가(2일전 예약마감), 당일취소불가

유의사항

* 간단한 교육 후 직접 이용만 가능합니다.
*** 12:00~13:00는 점심시간입니다. 장비 사용법 교육이 필요하신 분은 이 시간을 피해서 예약해 주시기 바랍니다.

* 사전 예약을 하셔야 합니다.
This machine are used for Sample Preparation System of all kinds of specimens in metallographic inspection.

금속, 전자, 전기 , 무기 재료 등 조직관찰에 필요한 전처리 작업용 시편가공 장비입니다. Cutting, Mounting, Grinding, Polishing, Automatic Grinding/Polishing, Electrolytic Polishing, Cleaning, Non-Destructive Grinding/ Polishing 등 다양한 기능으로 여러 재료에 대해 시편 전처리가 가능합니다.
I. 장비의 구성(Configuration of goods)
1. Low speed Saw
2. Grinding/Polishing Machine
3. Automatic Specimen Mover
4. Mounting Press

Ⅱ. 성능 및 규격

1. Low speed Saw
1) Rotational speed : 100-420rpm
2) Wheel diameter : 75-127mm dia.
3) Motor output : 38 W or more
4) Cutting pressure : 0-350 g by balance
5) Coolant tank : 250ml
6) ISO9001,ISO14001
7) Voltage : 220V/60Hz

2. Grinding/Polishing Machine
1) Number of discs : One
2) Disc diameter : 300mm dia.
3) Rotoational speed : 50-500 rpm variable
4) Motor oupput : 250 watt 5) Disc type : Magnetic Fixation
6) ISO9001, ISO14001
7) Voltage : 1/3 x 220V,60Hz

3. Automatic Specimen Mover
1) Automatic specimen mover for the preparation of mineralogical specimen
2) Automatic dosing unit (4 pump)
3) ISO9001, ISO14001

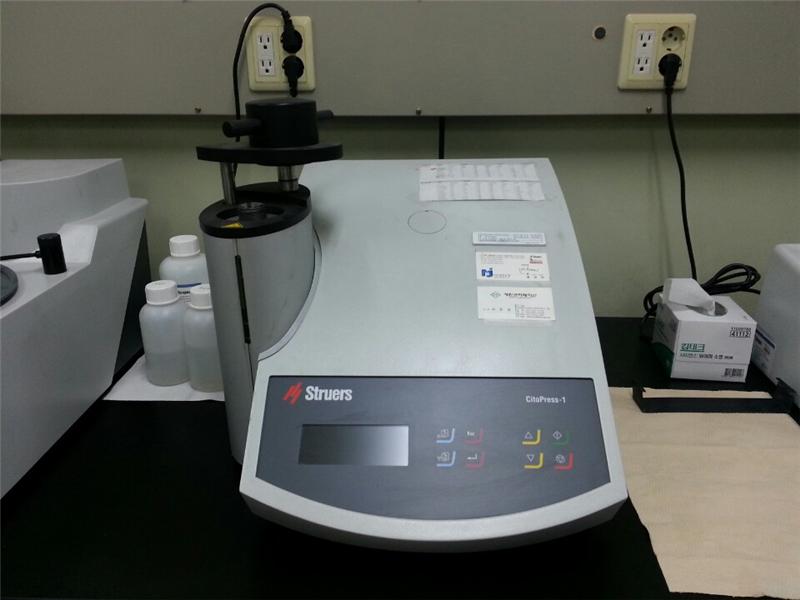

4. Mounting Press
1) It is composed with Mounting Unit
2) Removable Mounting Unit 3) Cover style Mounting Unit
4) Equipped with low energy consuming mounting unit (cylinder, heating coil and cooling coil in one unit)
5) Process control : LCD Display with touch pads
6) Process control for heating : Time, Temperature, Force
7) Type of top closure : Triple-threaded, no-jam to closure
8) Process control for cooling : Time, Force
9) Automatic release of pressure : Yes
10) LCD display with white : 160 x 240 dots 11) Easy access means quick change of mounting unit and easy cleaning
12) Read out during process : Actual process step preset heating cooling time and heating temperature
13) Dual mounts is possible by intermediate ram
14) Pressure : 50~250 bar in steps of 25 bar
15) Heating temperature :120℃/150℃/ 180℃
16) Heating time : 0-15 min. Set of 0.5 min
17) Cooling time : 0-15 min. in steps of 0.5min
18) Power consumption : 1300 W
19) Recirculating cooling unit can be connected
20) Power : 220V/60Hz.
21) ISO9001, ISO14001
- 전자현미경용 전도성 마운팅 시료 제작
- 나노 및 분말시료 제작
- 고분자 시료의 전처리
- 반도체 시편의 전처리
- 비전도성 시료의 전처리
- 금속시료의 EBSD 분석을 위한 시료제작
<장비 이용료>
* 2023.10.4.부터 아래와 같이 수가 변경되었습니다.

마운팅(탄소) : 24,000원/시료
마운팅(에폭시) : 12,000원/시료
연마 : 36,000원/시료
커팅(절단) : 12,000원/시료
※ 직접이용(서약서)방식으로 특별 할인 적용 안됨.
